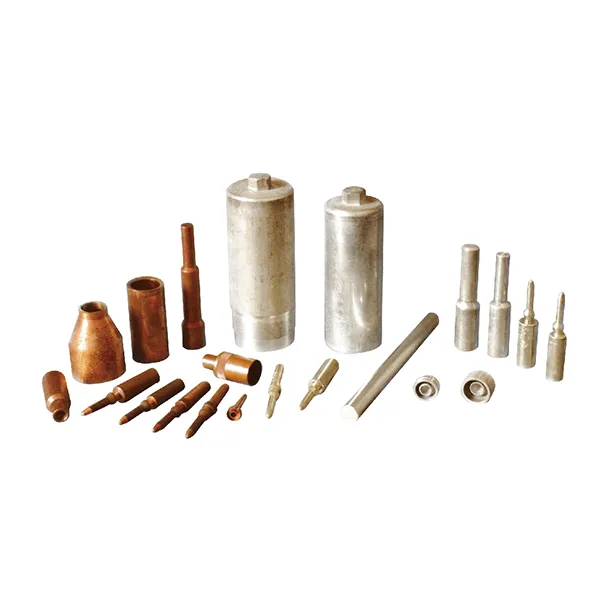

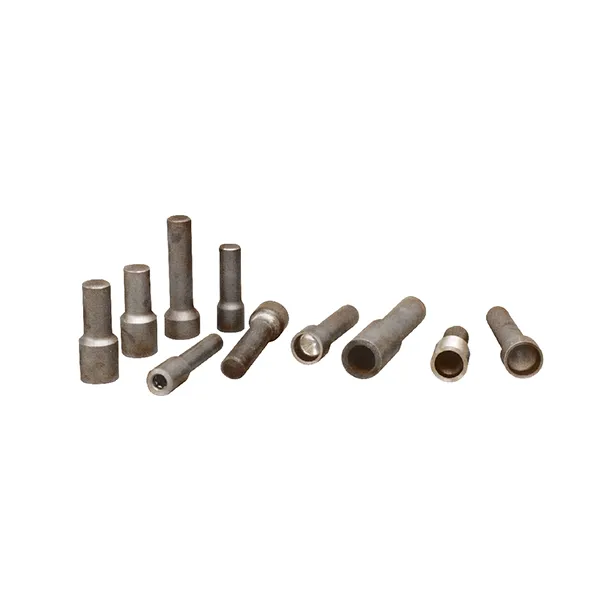

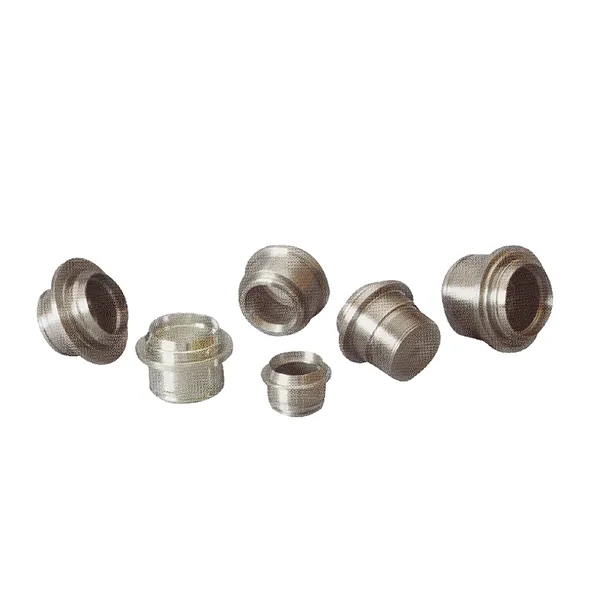

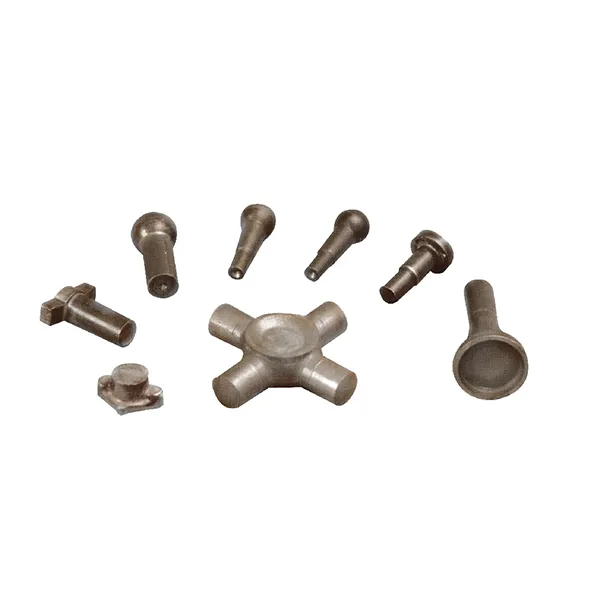

Данная серия оборудования широко применяется для холодной экструзионной формовки изделий в таких отраслях, как производство автомобильных компонентов, металлическая фурнитура, авиационная электроника, электротехническая арматура, шахтное оборудование и другие. Обеспечивает выполнение процессов холодной экструзии для деталей из железа, меди, алюминия и нержавеющей стали с учётом их технологических особенностей.
♦ Главный цилиндр станка включает скоростной цилиндр и автономную систему охлаждения.
♦ Управление реализовано на базе интеграции ПЛК и человеко-машинного интерфейса; предусмотрена инфракрасная (световая завеса) система безопасности.
Данная серия оборудования широко применяется для холодной экструзионной формовки изделий в таких отраслях, как производство автомобильных компонентов, металлическая фурнитура, авиационная электроника, электротехническая арматура, шахтное оборудование и другие. Обеспечивает выполнение процессов холодной экструзии для деталей из железа, меди, алюминия и нержавеющей стали с учётом их технологических особенностей.
Использование сервоприводной высокоскоростной технологии управления для эффективного энергосбережения и точной цифровой регулировки давления и хода. Возможность сохранения и вызова данных оснастки, отображение графиков движения в технологическом процессе.
| Проект |
YBL-300т |
YBL-400т |
YBL-500т |
YBL-630т |
YBL-800т |
|
| Номинальное усилие главного цилиндра |
3000кН |
4000кН |
5000кН |
6300кН |
8000кН |
|
| Максимальное рабочее давление |
25МПа |
25МПа |
25МПа |
25МПа |
25МПа |
|
| Рабочий ход главного цилиндра |
350мм |
400мм |
500мм |
500мм |
500мм |
|
| Максимальная высота раскрытия рабочего стола |
800мм |
900мм |
1000мм |
1000мм |
1100мм |
|
|
Полезные размеры рабочего стола |
слева направо |
540мм |
700мм |
700мм |
800мм |
900мм |
|
спереди назад |
650мм |
710мм |
800мм |
850мм |
1050мм |
|
| Скорость быстрого подвода главного цилиндра
|
Регулируема 320мм/с | Регулируемая 320мм/с | Регулируемая 320мм/с | Регулируемая 320мм/с | Регулируемая 320мм/с | |
| Скорость рабочей подачи главного цилиндра |
15-29мм/с |
18-36мм/с |
18-33мм/с |
18-32мм/с |
18-36мм/с |
|
| Скорость возврата главного цилиндра |
Регулируемая 300мм/с |
Регулируемая 300мм/с |
Регулируемая 300мм/с |
Регулируемая 300мм/с |
Регулируемая 300мм/с |
|
| Выталкивающее усилие нижнего цилиндра |
500кН |
500кН |
500кН |
500кН |
500кН |
|
| Ход выталкивания нижнего цилиндра |
200мм |
200мм |
200мм |
200мм |
200мм |
|
| Мощность двигателя (синхронный сервопривод с постоянными магнитами) |
Около 30 кВт |
Около 48 кВт × 2 |
Около53 кВт |
Около 75 кВт |
Около 48 кВт × 2 |
|
| Способ охлаждения гидравлического масла |
Постоянное пластинчатое водяное охлаждение или промышленный маслоохладитель, выбор осуществляется по требованию заказчика. |
|||||
Примечание: Параметры, такие как полезная площадь рабочего стола, ход гидроцилиндра, высота раскрытия и скорость прессования, могут быть дополнительно спроектированы в соответствии с требованиями заказчика. Фактические характеристики определяются техническим соглашением при заказе.
