Гидравлические прессы серии YBGR с несущей рамной конструкцией из стальной проволоки
Данная серия сверхвысокого давления с несущей системой из стальной проволоки, созданная с применением передовых отечественных технологий ЧПУ (числового программного управления), технологии предварительно напряженной стальной проволоки и технологий высокого давления, широко подходит для точной правки и калибровки различных металлических материалов и пластичных материалов. Специализированно применяется для таких процессов, как холодное и теплое выдавливание.
Описание
маркер
Стандартные технические характеристики
♦ Станок состоит из главного цилиндра и выталкивающего цилиндра, оснащен независимой системой охлаждения.
♦ Применяется комплексное управление на базе ПЛК (программируемого логического контроллера) и интерфейса «человек-машина».
♦ Установлено защитное ограждение безопасности на инфракрасных датчиках (световая завеса).
Основное назначение
Данная серия сверхвысокого давления с несущей системой из стальной проволоки, созданная с применением передовых отечественных технологий ЧПУ (числового программного управления), технологии предварительно напряженной стальной проволоки и технологий высокого давления, широко подходит для точной правки и калибровки различных металлических материалов и пластичных материалов. Специализированно применяется для таких процессов, как холодное и теплое выдавливание.
Основные особенности

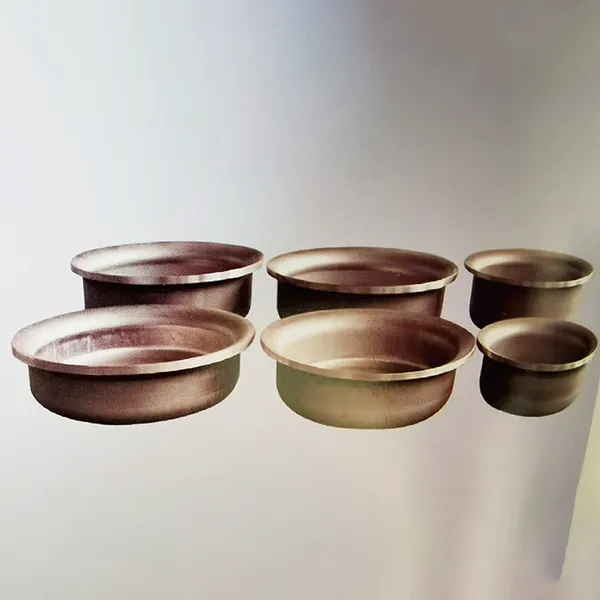

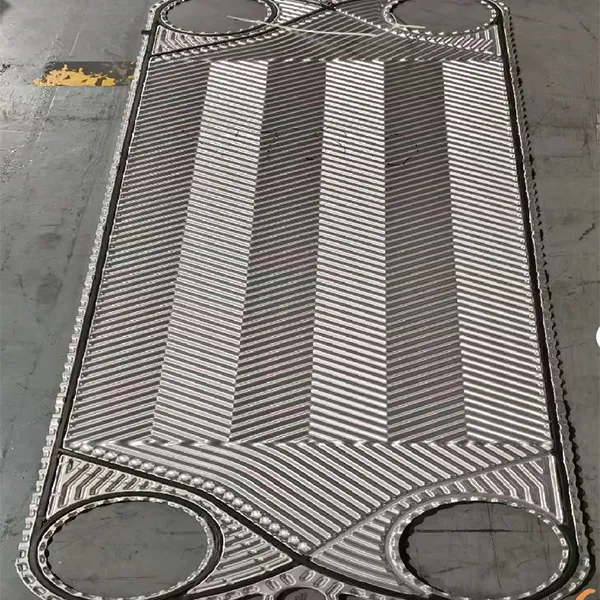

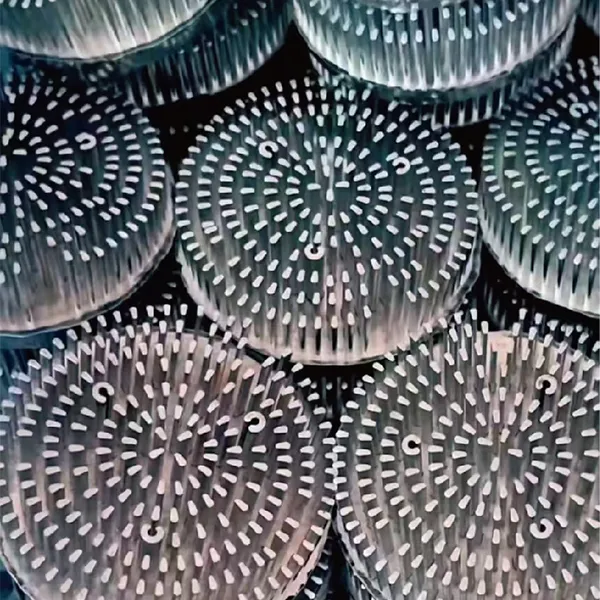

При сохранении возможности выполнения стандартных процессов прямого выдавливания или штамповочного прессования, использование технологии высокоскоростного управления позволяет выполнять процессы прессования железных, медных, алюминиевых и нержавеющих деталей, а также пластинчатых теплообменников (радиаторов).
Технические параметры
| Проект |
YBGR-3000т |
YBGR-4000т |
YBGR-5000т |
YBGR-6000т |
YBGR-8000т |
YBGR-10000т |
|
| Номинальное усилие главного цилиндра |
30000кН |
40000кН |
50000кН |
60000кН |
80000кН |
100000кН |
|
| Максимальное рабочее давление |
80МПа |
90МПа |
92МПа |
90МПа |
92МПа |
95МПа |
|
| Рабочее давление системы |
20МПа |
20МПа |
20МПа |
20МПа |
20МПа |
20МПа |
|
| Рабочий ход главного цилиндра |
300мм |
350мм |
350мм |
350мм |
350мм |
350мм |
|
| Максимальная высота раскрытия рабочего стола |
850мм |
900мм |
900мм |
900мм |
900мм |
900мм |
|
| Рабочий стол
Полезные габариты |
Слева направо |
1000мм |
1150мм |
1250мм |
1280мм |
1500мм |
1660мм |
|
Спереди назад |
1100мм |
1150мм |
1300мм |
1300мм |
1480мм |
1660мм |
|
| Скорость быстрого подвода главного цилиндра |
260мм/с |
250мм/с |
190мм/с |
180мм/с |
160мм/с |
120мм/с |
|
| Скорость рабочей подачи главного цилиндра |
7-14мм/с |
7-14мм/с |
7-14мм/с |
7-14мм/с |
5-10мм/с |
5-10мм/с |
|
| Скорость обратного хода главного цилиндра |
260мм/с |
250мм/с |
190мм/с |
180мм/с |
160мм/с |
120мм/с |
|
| Ход выталкивающего цилиндра |
50мм |
50мм |
50мм |
50мм |
50мм |
50мм |
|
| Номинальное усилие выталкивающего цилиндра |
400кН |
400кН |
400кН |
400кН |
500кН |
500кН |
|
| Мощность электродвигателя |
148кВт |
180кВт |
212кВт |
270кВт |
328кВт |
360кВт |
|
Примечание: Параметры, такие как полезная площадь рабочего стола, ход гидроцилиндра, высота раскрытия и скорость прессования, могут быть спроектированы дополнительно в соответствии с требованиями заказчика! Фактические характеристики определяются техническим соглашением к заказу.
